Рамка для iPad Air 10,9″/11″
(арт. FR-AIR11)
Описание

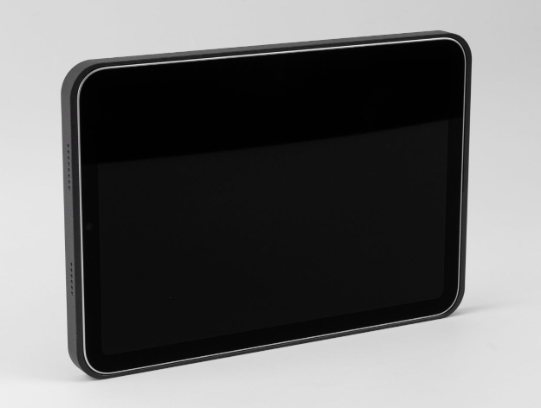

Ультратонкая монтажная рамка превращает Apple iPad Air в элегантную стационарную панель управления. Цельный корпус из алюминия подчеркивает тонкий профиль планшета, а лаконичный современный дизайн позволяет органично интегрировать устройство в жилой или коммерческий интерьер. Скрытое подключение питания сохраняет аккуратный внешний вид установки.
Планшет устанавливается без видимых крепежных элементов и надежно удерживается магнитами, встроенными в iPad. Магнитная фиксация обеспечивает плотную посадку и исключает свободное снятие устройства. Для извлечения планшета используется специальная присоска, входящая в комплект поставки.
Совместимость
Рамка совместима со следующими моделями устройств:
- Apple iPad Air (4-го поколения), 10,9″;
- Apple iPad Air (5-го поколения), 10,9″;
- Apple iPad Air (6-го поколения), M2, 11″.
Технические характеристики
| Параметр | Значение |
|---|---|
| Габариты рамки (В × Ш × Г) | 254,1 × 182,55 × 10,3 мм |
| Масса | 450 г |
| Материал | Алюминий |
| Цвет | Чёрный |
| Способ установки | Настенный |
| Ориентация планшета | Вертикальная или горизонтальная |
| Способ фиксации планшета | Магнитный |
| Разъём подключения планшета | USB Type-C |
| Рекомендуемый блок питания | iRidi FM-PW5/2.1-TC, приобретается отдельно |
Габаритные и установочные размеры

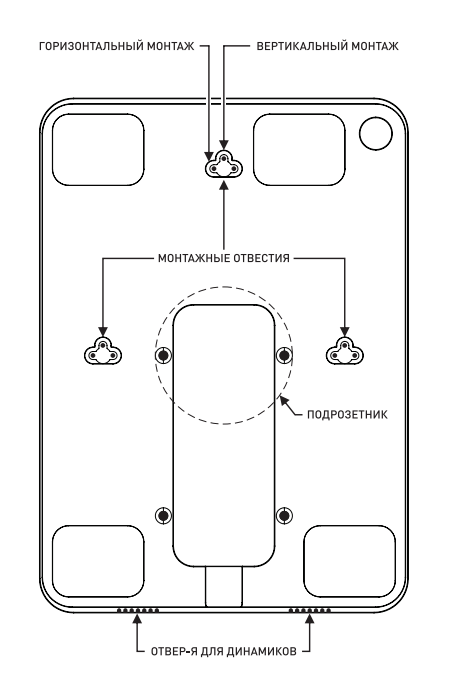

При подготовке монтажного места необходимо учитывать расположение подрозетника, монтажных отверстий, кабельного вывода и отверстий для динамиков планшета.

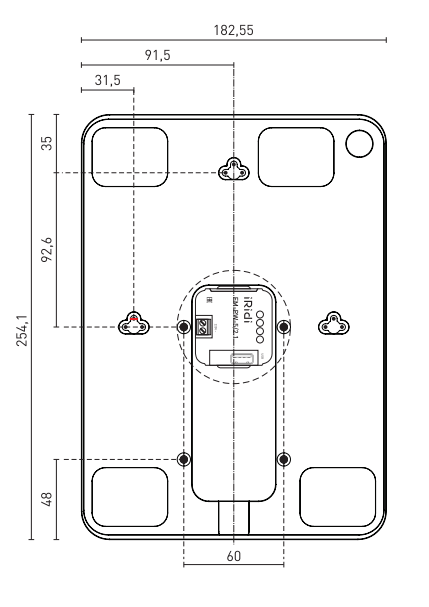

Габаритные и установочные размеры (все размеры на чертеже указаны в миллиметрах):
Рамка может устанавливаться вертикально или горизонтально:

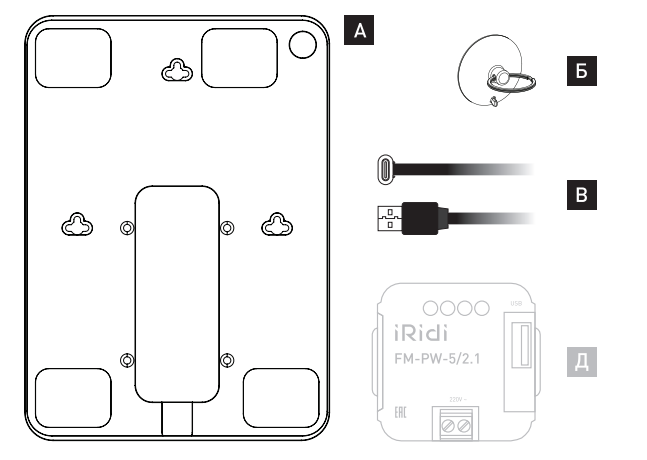

Комплект поставки
| Позиция | Наименование | Количество |
|---|---|---|
| А | Рамка монтажная | 1 шт. |
| Б | Присоска для извлечения планшета | 1 шт. |
| В | Кабель USB Type-A → USB Type-C | 1 шт. |
| — | Комплект крепежа для рамки | 1 комплект |
| — | Эксплуатационная документация | 1 комплект |
Подготовка места установки
До установки рамки:
- Определите ориентацию планшета: вертикальную или горизонтальную.
- Подготовьте ровную монтажную поверхность.
- Предусмотрите подрозетник в зоне, указанной на установочном чертеже.
- Подведите к подрозетнику электропитание для встраиваемого блока питания.
- Предусмотрите свободный вывод кабеля USB Type-C к разъёму планшета.
- Убедитесь, что кабель не будет пережат между планшетом и рамкой.
Подрозетник и блок питания должны полностью размещаться за рамкой и не препятствовать установке планшета.
Рекомендуемый блок питания
Для скрытого питания планшета может использоваться встраиваемый блок питания iRidi FM-PW5/2.1-TC.
Блок питания не входит в базовый комплект поставки рамки и приобретается отдельно.
Монтаж и подключение блока питания должны выполняться согласно документации производителя и требованиям электробезопасности.

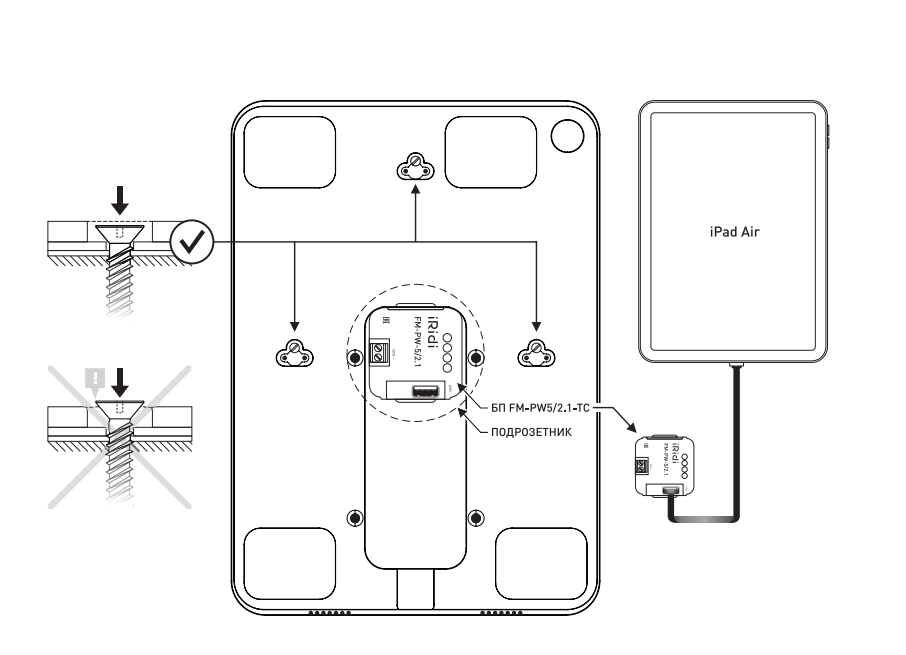

Монтаж рамки
- Приложите рамку к подготовленной поверхности.
- Совместите монтажные отверстия рамки с точками крепления.
- Закрепите рамку на стене крепежом из комплекта поставки.
- При затяжке убедитесь, что головки винтов не выступают в посадочную зону планшета.
- Проверьте положение рамки: она должна быть установлена ровно, без перекоса и деформации корпуса.

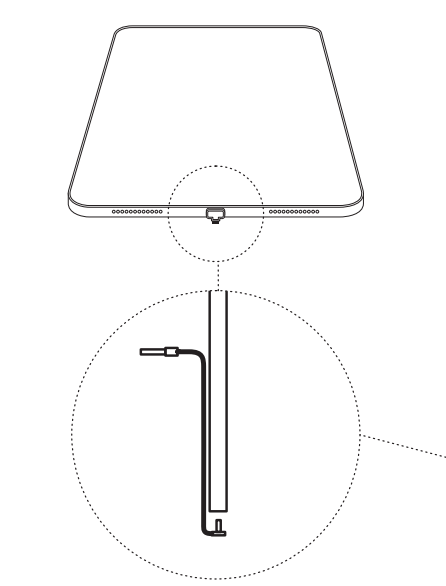

Подключение и установка планшета
- Подключите разъём USB Type-C к планшету без усилия.
- Убедитесь, что кабель подключён правильно и не имеет резкого перегиба.
- Разместите кабель в предусмотренной зоне так, чтобы он не был зажат между планшетом и рамкой.
- Аккуратно установите планшет в посадочное место.
- Убедитесь, что планшет зафиксирован магнитами.
- Проверьте, что планшет установлен ровно, не люфтит и не выступает за плоскость рамки.
- Убедитесь, что планшет заряжается.

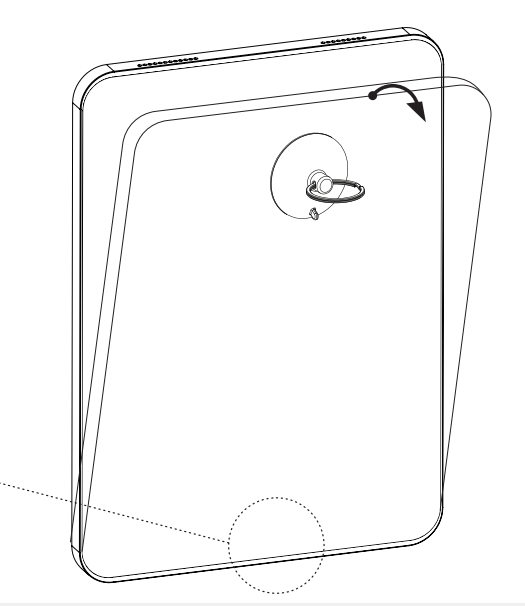

Извлечение планшета
- Установите присоску на экран планшета и слегка прижмите её для надёжного сцепления.
- Аккуратно потяните присоску на себя.
- Придерживайте планшет рукой после отсоединения от магнитов, чтобы исключить его падение.
- Отсоедините кабель USB Type-C от планшета.
Требования по безопасной эксплуатации
- Не устанавливайте планшет, если кабель питания зажат между планшетом и рамкой.
- Не используйте крепёж, который может выступать внутрь посадочного места и касаться корпуса планшета.
- Не допускайте перекоса или деформации рамки при монтаже.
- Не тяните за кабель при отключении планшета.
- Перед окончательной установкой проверьте работоспособность питания и наличие индикации зарядки.
- Для круглосуточной эксплуатации рекомендуется включить автоматическую блокировку экрана планшета.
Очистка и уход
Перед очисткой извлеките планшет из рамки.
Для удаления загрязнений используйте мягкую сухую ткань. Не применяйте абразивные материалы, растворители и химически агрессивные чистящие средства. Не допускайте попадания влаги внутрь рамки, подрозетника и блока питания.
Хранение, транспортировка и срок службы
Хранить изделие следует в упаковке изготовителя в сухом закрытом помещении, вдали от влаги, агрессивных сред, прямого солнечного света и нагревательных приборов.
Транспортировать изделие следует в закрытом транспорте и в упаковке, исключающей удары, падение, деформацию и повреждение покрытия.
Срок службы изделия — 5 лет при соблюдении требований к монтажу и эксплуатации.
Гарантия
Гарантийный срок — 12 месяцев со дня продажи, если иной срок не указан в договоре поставки или гарантийном талоне.
Гарантия не распространяется на повреждения, возникшие вследствие:
- неправильного монтажа;
- механического воздействия;
- самостоятельной доработки изделия;
- воздействия влаги, перегрева или агрессивных сред;
- применения несовместимых аксессуаров и оборудования.
Утилизация
По окончании срока службы изделие следует утилизировать в соответствии с местными требованиями. Перед утилизацией рекомендуется разделить рамку, кабель, крепёж и упаковку по типам материалов.
